Типовой блок контейнер – техническое описание

Укрупненное строительство модульных зданий выполняется из сборочных единиц большого формата. К каждому блок контейнеру прилагается техническое описание из 9 стандартных пунктов, заключение СЭЗ, сертификаты SSAQ и ССПБ – соответствия, пожаробезопасности, соответственно. В первом документе заинтересованный в проекте модульного комплекса заказчик может найти подробные сведения о конструкции, материалах, размерах, надежности, монтаже, эксплуатационных условиях сборочных модулей.

Общий раздел

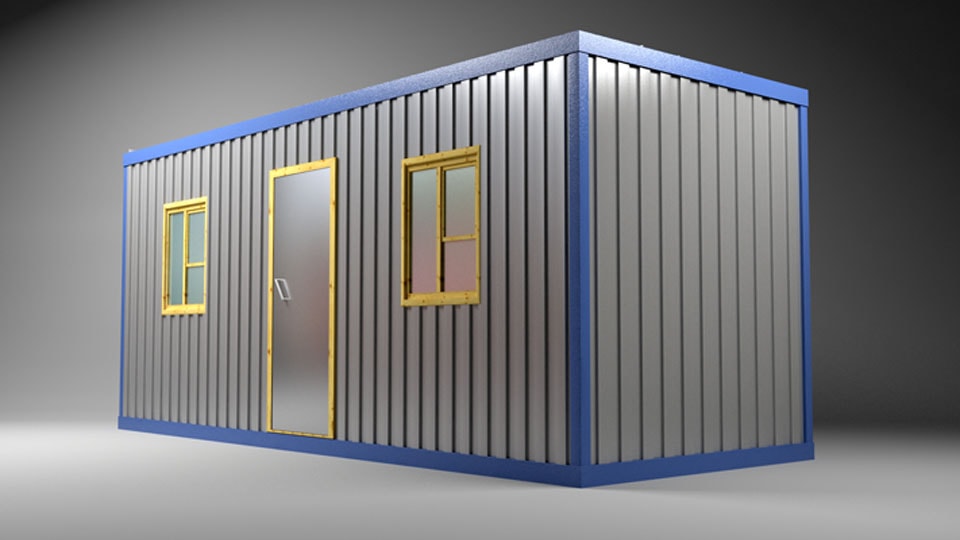

Конструкция стандартного блок контейнера рамная сварная с каркасными стенами, перекрытиями. Прямоугольные рамы из гнутого стального профиля 120 – 160 мм соединены по углам С-образными стойками, усиленными ребрами жесткости. Профиль изгибается из листового проката толщиной 4 мм.

Собираются модульные дома из сэндвич панелей заводской или поэлементной сборки. В зависимости от планировки внутреннего пространства один блок контейнер может вмещать в себя 0,5 – 2 комнаты – гостиная, туалет, ванная, соответственно. Когда крупногабаритная комната сооружается из нескольких модулей, в каждом из них отсутствует по 1 – 3 стене. Такие блок контейнеры называют не полными, открытыми.

Сантехнические модули обычно имеют 4 стены разной толщины. Часть из них во время сборки здания становится перегородками, другая половина остается ограждающими конструкциями дома. Перегородки отделываются обоями, кафелем, наружные стены облицовываются сайдингом, панелями, блок-хаусом, вагонкой.

Массо-габаритные характеристики

Для бюджетной доставки сборочных единиц наземным транспортом на объект два габаритных размера блок контейнеров жестко привязаны к правилам габаритных грузоперевозок:

• высота меньше 2,5 м;
• ширина 2,45 м максимум.

Третий размер – длина модуля, варьируется в пределах 2 – 6 м. типовой шестиметровый блок контейнер весит около 2 т, имеет внутренние размеры 2,15х2,19х5,7 м (ШхВхД, соответственно). Элитный модульный дом под ключ по индивидуальному проекту может быть собран из не стандартных блоков. Однако их транспортировка обойдется значительно дороже.

Конструктивные особенности

Стандартная конструкция пола крупноформатной сборочной единицы модульного комплекса выглядит следующим образом:

• рама сварена из 12 – 16 гнутого швеллера с толщиной полки 4 мм;
• перемычки выполнены из гнутого уголка 40х40 мм с толщиной стенки 1,5 мм;
• внутрь рамы уложен утеплитель толщиной 10 см – не горючая минеральная вата;
• сверху теплоизоляция укрыта 0,8 мм пленкой ПВХ для пароизоляции конструкции;
• черновой пол собран из не обрезной доски 22 – 25 мм на лагах 50х100 мм с шагом 0,5 м;
• напольным покрытием выступает линолеум поверх ДСП влагостойкого или 12 мм фанеры на шпунте толщиной 26 мм.

Стены толщиной 115 – 126 мм представляют собой слоеный пирог снаружи внутрь:

• 0,5 мм лист оцинковки профиля С-8 с односторонним полимерным покрытием;
• 10 см базальтовая вата средней плотности;
• пароизоляционная пленка ПВХ;
• 16 мм вагонка, 7 мм МДФ, 5 мм ПВХ панель или ламинированный 3 мм ДВП в качестве внутренней облицовки.

Верхняя рама блок контейнера становится крышей одноэтажного модуля или межэтажным перекрытием дома с несколькими жилыми уровнями. Пирог крыши выглядит следующим образом:

• внутренняя облицовка 5 мм панелями ПВХ или 3 мм ламинированным ДВП;
• 0,8 мм ПВХ пленка пароизоляции;
• 100 мм базальтовая вата для утепления;
• сварная металлическая рама;
• необрезная 22 мм доска обрешетки;
• 1,5 мм стальной окрашенный плоский лист.

Для панировки внутреннего пространства модульные дачи оборудуются тамбурами, перегородками. Толщина этих конструкций меньше – 96 – 132 мм, конструкция каркасная, рама из бруса 50х100 мм, обшивка по аналогии с внутренними стенами.

В модулях обычно используют ПВХ окна с однокамерным стеклопакетом или деревянные с двойными стеклами. Внутренние двери ЛТ либо ДГ, наружные металлические или ДГ 9х21. Электрощиток расположен внутри тамбура, разводка производится в кабель-каналах или гофре. В комнате по одному выключателю, розетке 220 В.

Нагрузки и режимы эксплуатации

Блок контейнер с четырьмя 115 – 126 мм стенами и крышей может эксплуатироваться в качестве одномодульного здания. Производители допускают общую нагрузку на крышу 150 кг/м², снеговую 100 кг/м², на пол – 200 кг/м². В модулях запрещен нагрев выше +18°С, количество проживающих сверх нормы. Максимальный показатель влажности для помещений модульного комплекса 60%.

Блок контейнерам присвоен коэффициент надежности 0,9, а зданиям, возведенным из них, класс ответственности III. Во время погрузочных работ зацепление производится в специально предназначенные для того проушины на торцах сборочной единицы. Трос должен находиться под углом более 60° относительно горизонта, то есть используется длинный «паук».

Наличие, конструкция фундамента для монтажа бок контейнеров зависит от рельефа участка и грунтовых условий. Чаще всего используется плита и МЗЛФ лента. Рекомендуется минимум 6 точек опор при установке на сваи, столбчатый ростверк. Допускается монтаж в несколько ярусов, консольное расположение блоков по предварительному расчету.

Стыкуются между собой сборочные единицы торцевыми или длинными сторонами. Обычно жилые объекты, модульные мастерские и административные здания монтируют с колес. Поэтому в пятне застройки не нужно оборудовать дополнительные площадки, организовывать охрану блок контейнеров.

Наряду с инвентарными зданиями контейнерного типа широко используются блок сборно-разборные блок контейнеры. Во время перевозки они занимают в 3 – 5 раз меньше места в кузове грузовика, прицепа, снижая транспортные расходы застройщика. Однако степень готовности к использованию у них на порядок ниже. Соответственно, увеличиваются сроки сдачи объектов под ключ. Однако это единственный вариант для плотной застройки населенных пунктов, где полуприцеп с блок контейнерами не пройдет, не развернется физически.
