Столбчатый фундамент в малоэтажной застройке

В категории фундаментов для индивидуального коттеджа столбчатый ростверк является самым дешевым вариантом. Однако имеются ограничения по несущей способности, грунтовым условиям и уровню УГВ.

Поэтому столбы чаще всего применяют для домов из сруба, ячеистого бетона, бруса, СИП панелей, либо построенных по каркасной технологии Платформа, Балун, Фахверк. Обеспечиваем возможность купить готовый дом под ключ недорого в любой комплектации из различных конструкционных материалов.

Конструкция столбчатого фундамента

Существует три способа изготовления столбчатого фундамента из различных конструкционных материалов:

• сборный – кладка столбов из керамического полнотелого кирпича, бетонного блока 20х20х40 см;
• монолитный – заливка в опалубку с армированием;
• бутобетонный – добавление в бетон крупных бутовых камней без армирования;

Основными конструктивными особенностями столбов фундаментных являются:

• форма поперечного сечения прямоугольная или круглая;
• глубина заложения выше отметки промерзания почвы, 40 – 50 см;
• расположение столбов на углах, в точках пересечения стен, под тяжелыми конструкциями (лестница, печь, крыльцо, котел, колонны);
• обвязка оголовков ростверком из монолитных, сборных стальных, деревянных, железобетонных балок;
• высота оголовка над уровнем земли 30 – 50 см;
• изготовление фальш-цоколя – забирки из листового материала, кирпича между столбами;
• уширение пяты в 1,5 – 2 раза в сравнении с площадью стойки;
• расстояние между опорами 1,5 – 3 м;
• песчаная подушка толщиной 20 – 40 см с послойным уплотнением трамбовкой под каждой пятой столбчатого фундамента;
• гидроизоляция обмазочного типа на наружной поверхности столбов;
• обратная засыпка пазух шурфов инертным материалом.

Расчет количества столбов выполняется поэтапно. Вначале вычисляется опорная площадь, затем из таблицы берется несущая способность грунта, далее эти цифры перемножаются. Затем вычисляется сборная нагрузка от здания, ее значение делится на ранее получившийся результат.

Если по результатам расчетов межцентровое расстояние между столбами становится меньше 100 см, вместо них целесообразно использовать фундамент МЗЛФ.

Область применения

В силу конструкционных особенностей столбчатый фундамент используется в следующих случаях:

• коттеджи из легких конструкционных материалов – бревно, пенобетон, брус, газоблок, доска, панели СИП, доска;
• одноэтажные и мансардные дома небольших размеров;
• непучинистый грунт с уровнем грунтовых вод ниже 2,5 м;
• перепад высот между противоположными стенами здания меньше 1 м.

Не допускается эксплуатация столбчатого фундамента на влажном грунте с высоким УГВ уровнем. Под тяжелым коттеджем опоры будут погружаться в землю. На крутом склоне стойки будут опрокинуты боковыми смещающими силами. Во время морозного вспучивания грунта, содержащего в большом количестве глину или ил, столбы без ростверка поднимаются на разную высоту.

По аналогии с легким срубом из бревна, типовой дом из бытовок для постоянного проживания можно опереть на столбы из стеновых блоков 20х20х40 см. Разновидностью столбчатого фундамента являются заполненные бетоном или уплотненным щебнем б/у автомобильные покрышки.

Столбчатые опоры не подходят для проектов с цокольным, подземным этажом. Максимум, что может получить застройщик – это погреб под одной или несколькими комнатами здания для хранения солений, консервов, вин, продуктов, корнеплодов. Это обусловлено небольшой высотой опор, необходимостью отступа от них котлована погреба на расстояние минимум 1,5 м.

Классификация по типу ростверка

В зависимости от расстояния от балок до грунта ростверки подразделяются на три категории:

• висячий – между землей и нижней плоскостью балки имеется расстояние;
• наземный – нижние ребра балок вровень с грунтом;
• подземный – под балки ростверка выкопаны траншеи.

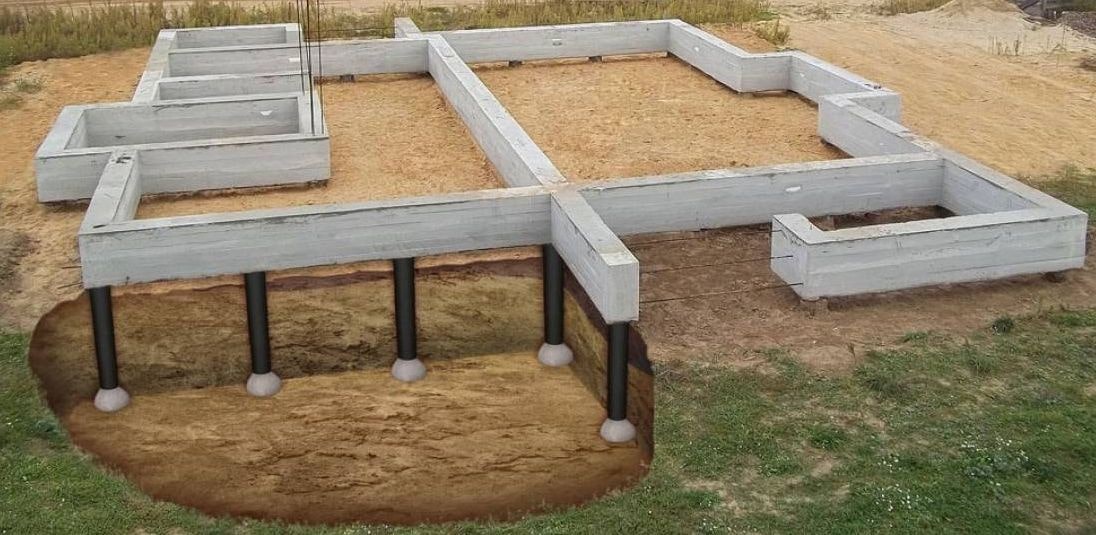

Подземный ростверк только внешне напоминает ленточный фундамент. На самом деле, ростверк всегда висит на оголовках без опирания на грунт. При изготовлении опалубки для подземного ростверка щиты укладываются в траншею. Элементы опалубки наземного ростверка устанавливаются непосредственно на землю. Щиты опалубки висячего ростверка монтируются на Н-образные стойки.

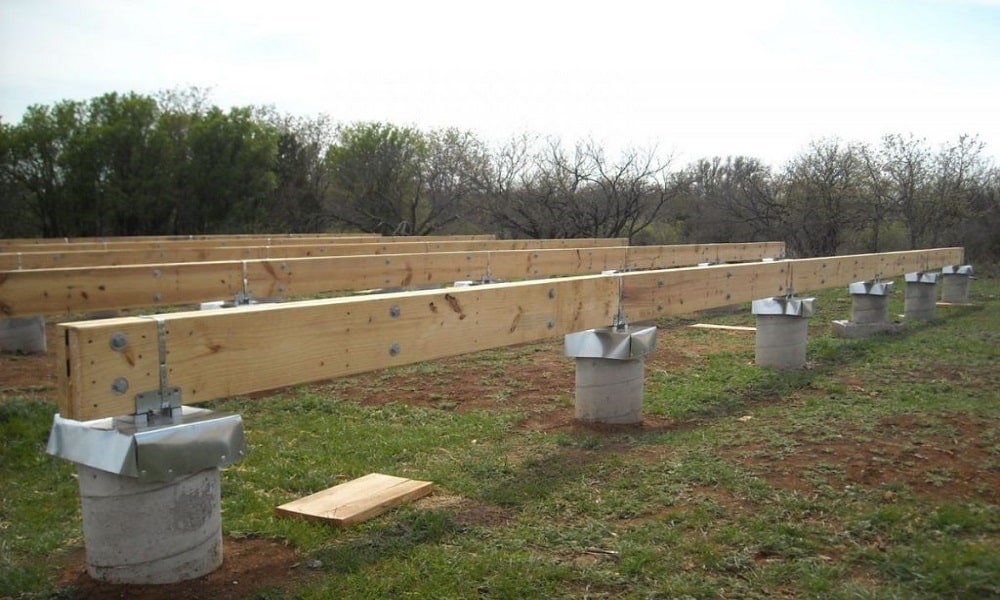

Балочный ростверк обычно собирается для стен из газобетона, пеноблока, то есть тяжелых конструкционных материалов небольшого размера. При возведении каркасного коттеджа, дома из СИП панелей, бруса, сруба ростверком становится нижняя обвязка или венец домокомплекта. Эти длинномерные конструкционные материалы обладают высокой самонесущей способностью. А дома из них обладают малым весом.

Технология изготовления столбов фундаментных

Со времен возникновения технологии сруба бревенчатые дома устанавливались на примитивный столбчатый фундамент – четыре массивных камня по углам избы. Затем появилась технология кладки из бутовых камней «на сухую» без раствора. С возникновением цемента параллельно развивались две технологии – монолитная и бутобетонная.

Монолитный столбчатый фундамент изготавливается следующим образом:

• под несущими стенами коттеджа на расчетном расстоянии друг от друга отрываются шурфы;
• размеры ям на 30 – 50 см больше габаритов стоек в каждую сторону;
• боковые стенки шурфа скошены наружу во избежание осыпания;
• глубина шурфа на 30 – 40 см больше проектного значения;
• на дно ям засыпается инертный сыпучий нерудный материал толщиной слоя 40 см с периодическим уплотнением каждого слоя 10 см виброплитой;
• на песчаную подушку устанавливается трубчатая или щитовая опалубка;
• внутри опалубки размещается арматурный каркас;
• через воронку внутрь опалубки помещается необходимое количество товарного бетона;
• после отвердевания смеси, распалубки наружная поверхность покрывается обмазочной гидроизоляцией;
• далее выполняется обратная засыпка шурфов инертным материалом;
• между оголовками столбов на Н-образные стойки монтируется щитовая опалубка под балки ростверка;
• аналогичным образом бетонируются балки ростверка, и покрываются обмазочной гидроизоляцией.

Сборные столбчатые фундаменты выкладываются из беспустотного кирпича, стенового блока. Предлагаем проекты деревянных бань на облегченных фундаментах любого уровня сложности, архитектурной ценности. Информационная поддержка доступна по указанным телефонам.
