Ростверк фундамента – устройство на сваях и столбах монолитного и сборного типа

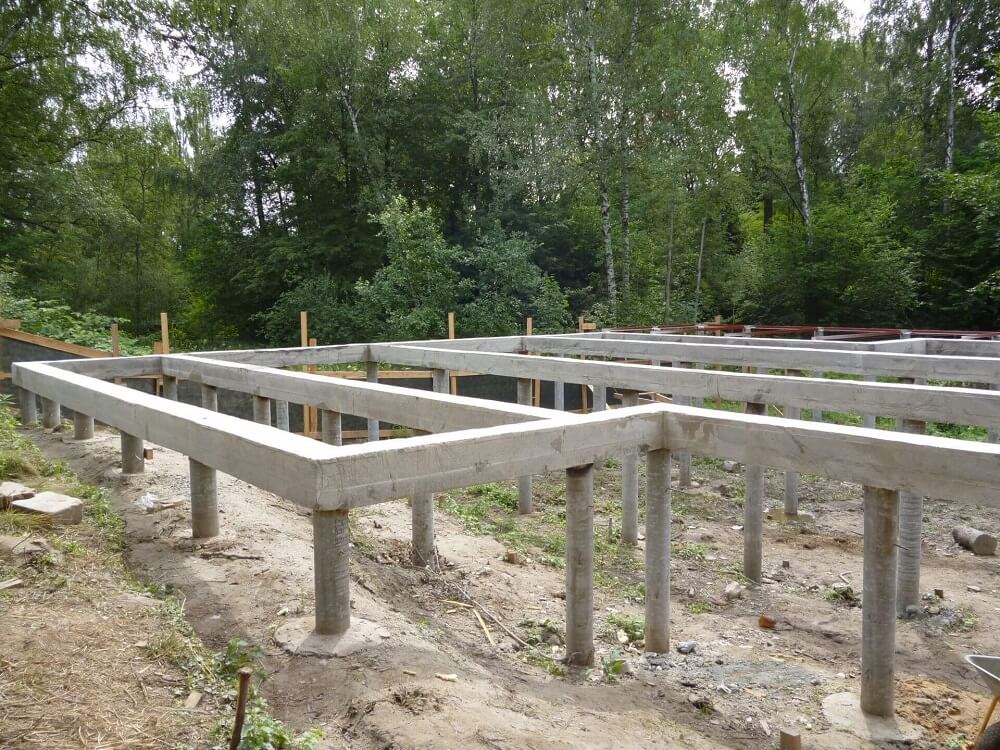

Классический ростверк фундамента имеет вид объемной решетки. Изготавливается из балок монолитным или сборным способом. Реже в проекты закладывают плитные ростверки, отливаемые по месту в съемную опалубку. Ростверк опирается на сваи или столбы, и является верхней частью одноименных фундаментов. В отличие от ленты МЗЛФ и плавающей плиты ростверк не опирается на грунт.

В нашей компании можно купить сруб дома из бревна на свайно ростверковом и столбчато ростверковом фундаменте для сокращения бюджета строительства.

Классификация ростверков

Основными признаками классификации ростверков фундаментов являются:

• конструкция – монолитная, сборная, балочная, плитная;
• тип опирания – свайный, столбчатый;
• способ погружения свай/столбов – забивной, винтовой, заливной, набивной;
• уровень относительно земли – висячий, повышенный, низкий;
• материальное исполнение – железобетон, стальной прокат, пиломатериалы.

Для сложных геологических и топографических условий разработан свайный ростверк глубокого заложения. Изначально сваи погружаются до пластов с высоким показателем несущей способности. Что позволяет строить здания на пучинистых, слабых, болотистых грунтах и, даже, на воде, в горах, на склонах оврагов.

Сваи не «гуляют» и не заваливаются в сторону от приложения боковых нагрузок, например, ураганного ветра. А более дешевые столбчатые фундаменты легко складываются в таких ситуациях. Поэтому ростверк служит еще и скрепляющей решеткой для столбчатого фундамента, кроме своего основного назначения – распределение нагрузок.

Применяются столбчатые ростверки только на ровных участках с грунтами, обладающими высокой несущей способностью, и не содержащими глину – скала, супесь, песок. По умолчанию столбчатый фундамент с ростверком возводится под дом их бруса, бревна, доски (каркасная конструкция Платформа, Балун), панелей СИП, щитов.

Все указанные стеновые материалы обладают общим качеством – большая длина, или линеарность, по научному. Срубы издревна ставили на крупные камни углами, и эксплуатировали столетиями без каких либо проблем. Небольшие просадки столбов, свай по длине здания не критичны для коробки дома. Бревно, брус, панель не треснет, и не разрушится от этого. Что позволит усилить конструкцию или отремонтировать сваю другим способом.

Кладка кирпичная, из поризованых керамических, бетонных блоков с любым наполнителем, из ячеистого и автоклавного бетона, чувствительна к любым подвижкам. Стены мгновенно покрываются трещинами, и рассыпаются при вспучивании грунта и просадке отдельных участков. Поэтому для домов со стенами из мелкоформатных материалов чаще используют ростверки на сваях, а не столбах.

Балочный ростверк свайного фундамента либо отливается заодно с опорами, либо укладывается на уширения оголовков. То есть, вначале торчащие из земли верхние части свай забивных, винтовых обрезаются, обрубаются по горизонтальному уровню. Затем на них надеваются оголовки – квадратные, круглые, прямоугольные площадки, крепящиеся к телу сваи сваркой, реже анкерами.

Ростверковый фундамент позволяет купить деревянный дом недорого в сравнении с плитой или лентой глубокого заложения. Но, только при выборе балок из стального проката, доски, клееного бруса. Свайно-ростверковый фундамент из железобетона стоит дороже МЗЛФ. Поэтому применяется в случаях, когда плиту и ленту невозможно использовать по объективным причинам.

Конструктивные особенности

Начинается устройство ростверка всегда с проектирования по следующему алгоритму:

• расчет сборных нагрузок по зданию;
• вычисление несущей способности сваи;
• определение количества и местоположения свай;
• расчет балок ростверка;
• установка свай;
• изготовление балочного ростверка.

Самым надежным считается ростверк монолитный висячего типа. В этом варианте опалубка устанавливается на поверхности. Грунт не контактирует с балками, даже, во время вспучивания на отдельных участках. Все поверхности ростверка, в том числе, нижнюю грань, можно обработать гидроизоляционным материалом.

Классический расчет ростверка не представляет проблем, начиная с первого курса технического колледжа – балка на двух опорах. Армирование ростверка производится в одной плоскости, и в зонах контакта балок с опорами. Дом на висячем ростверке по умолчанию имеет техническое подполье. Сюда можно спрятать инженерные системы.

Балки становятся верхней частью цоколя, но не достают до земли. Поэтому необходим монтаж забирки или завалинки. В ростверке дополнительно изготавливаются сквозные отверстия по периметру. После обустройства забирки они становятся продухами вентиляции.

Отливается железобетонный ростверк с послойным уплотнением смеси через каждые 15 см по высоте. Уход за бетоном стандартный – увлажнение каждые 4 – 6 часов в зависимости от температуры-влажности воздуха. Опалубка снимается на 11 – 1 день в зависимости от сезона, погоды.

Стальной ростверк на несколько порядков проще в изготовлении. Не нужна опалубка, решетка сразу после сварки готова к использованию. Применяется обычно на склонах. При длине свай от 1,5 метра дополнительно используются укосины и тяжи для обеспечения поперечной, продольной, диагональной, пространственной и плоскостной жесткости.

Из доски ленточный ростверк изготавливается под СИП дома, щитовые коттеджи, здания из бруса, бревна. Сращивание досок гвоздями, почти так же, надежно, как и клееный брус. Но намного дешевле, доступно для изготовления в домашних условиях. При этом рисунок годовых колец в соседних спилах досок должен быть направлен в противоположную сторону.

Современный модульный дом для постоянного проживания под ключ часто монтируется на свайно-винтовой металлический ростверк. Все стальные элементы защищаются несколькими слоями лакокрасочных материалов от коррозии.
