Полувальмовая крыша голландская и датская

Полувальиовая крыша позволяет сохранить часть фронтона под окна жилого чердака. Конструкция, монтаж и обслуживание вертикальных окон проще и дешевле в сравнении с мансардными аналогами. Существует две разновидности полувальмы – голландская и датская со скатам снизу, сверху, соответственно.

В связи с простой конструкцией коробки цена каркасного дома сильно зависит от формы крыши и кровельного материала. Поэтому полувальма может нивелировать бюджет реализации такого проекта.

Особенности конструкции

Типовая вальмовая крыша имеет четыре ската. Два из них длинные, соединены сверху коньком, имеют форму правильной трапеции. Два оставшихся ската треугольные, примыкают верхними углами к концам конька с противоположных сторон. Ребра в местах пересечения скатов, начинающиеся от карниза, заканчивающиеся на коньке, называются вальмами. А вся стропильная система и крыша, соответственно становится вальмовой.

Разработана она для того, чтобы не строить фронтоны над стенами. В некоторых случаях это дешевле, и всегда теплее. Кроме улучшения облика здания вальма повышает обзорность участка. Размер боковой проекции крыши снижается на 5 – 30%. При этом снижается полезный объем мансарды, исчезают две прямых стены внутри нее.

Поэтому изобретено компромиссное решение – полувальмовая крыша. Согласно названию, длина вальм уменьшается примерно вдвое. И здесь сазу же возникают два варианта:

• можно оставить верхнюю часть треугольников торцевых скатов, тогда остается нижняя часть фронтонов в форме равнобедренной трапеции;
• либо оставить нижнюю часть торцевых скатов, и фронтон сохранится сверху под коньком в форме треугольника.

Первый вариант считается датским, так как родился в этой стране. Второй использовался в Голландии, теперь так и называется.

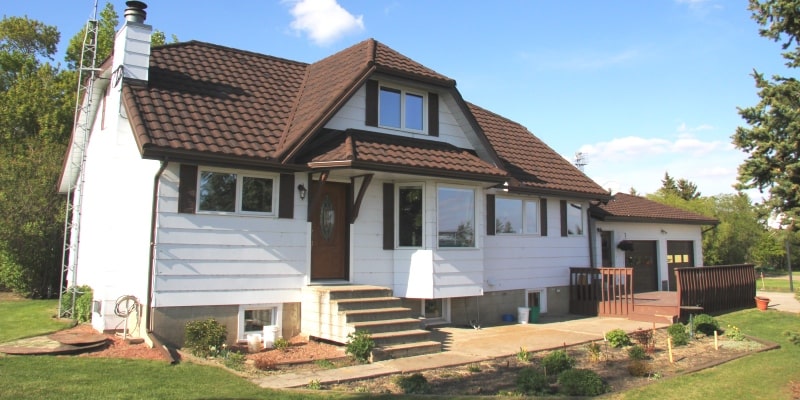

Датская полувальмовая крыша

Классическим вариантом полувальмовой крыши считается именно датский ее тип. Здесь на коротких торцевых фасадах здания имеются фронтоны, но, не треугольные до уровня конька, а трапецеидальные, произвольной высоты. Обычно, от половины до двух третей высоты фронтона.

Со стороны фронтона это выглядит, как лоб крыши. Датский полувальм, как называют его носители языка, часто называют «ушанкой» и стрижкой «под горшок». Фасад дома получается очень симпатичным и аккуратным, очеловеченным. Этот вариант чаще применяют в мансардах:

• верхний вальмовый скат можно выпустить на торец здания, чтобы прикрыть сверху балкон;
• на фронтоне есть нижняя часть, что позволяет смонтировать оконный или балконный блок;
• окно и часть фаса нижнего этажа защищается балконным перекрытием.

Длинные боковые скаты позволяют на любом участке карниза выпустить кровельный материал ниже, чтобы укрыть крыльцо, лестницу, террасу опоясывающего типа вокруг здания.

Стропильная система комбинированная. Мауэрлаты здесь расположены в разных уровнях. Снизу вдоль боковых стен дома уложен мауэрлат длинных скатов. Стропила чаще всего висячие, без коньковой балки, с затяжкой в верхней части.

Верхний мауэрлат для торцевых скатов лежит на фронтонах. Здесь так же используются висячие стропильные ноги. В некоторых случаях на длинных боковых скатах применяется наслонная схема стропил. Только вместо коньковой балки здесь укладываются балки промежуточные – своя для каждой стороны. Стропильные ноги опираются снизу на мауэрлат, сверху на одну из этих балок.

Такие крыши часто использует дом из сруба с большими пролетами без центральных продольных несущих стен.

Голландская полувальмовая крыша

Редким вариантом полувальмы является голландская схема стропильной системы. Здесь угол наклона торцевых коротких скатов классической вальмы изменен в меньшую сторону. Выходит не в конек, а ниже на произвольное значение размера высоты.

Таким образом, торцевые скаты остаются, но, появляется еще и небольшой фронтон в верхней части, под  коньком, треугольной формы. Голландский вальм идеально подходит для чердака. В верхнем треугольнике фронтона удобно размещается слуховое окно для проветривания пространства внутри стропильной системы.

А, вот балкона здесь не сделаешь, мешает стропильная система с кровельным покрытием на уровне ног – пояса пользователя.

Мауэрлат здесь лежит в одном уровне на всех четырех стенах. Возможна и висячая, и наслонная схема стропильных ног в зависимости от наличия опорных стен внутри здания. На которые можно было бы опереть коньковую балку для наслонных стропил. Если таких стен нет, монтируется висячая стропильная система с затяжками в верхнем уровне.

Соответственно, увеличивается трудоемкость работ, появляются ограничения по конструктиву, голландская полувальма применяется частными застройщиками значительно реже датского варианта. Балконы здесь обычно выносят на длинные боковые скаты. А крыша над ними имеет вид Г-образного или Т-образного примыкания вальмы. Такой прием часто используется для сооружения в классической вальме слуховых окон. Только там они имеют очень скромный размер.

Издалека голландский полувальм смотрится, как юбка на доме. Такой декор, архитектурный стиль сильно на любителя. Основная область применения – сооружение в доме атриума или пассажей в здании. Верхняя часть остекляется, превращаясь в зенитный фонарь. Нижняя юбка укрывается традиционным кровельным материалом.

Стиль атриум в РФ так же не нашел широкого распространения. Хотя, пассажи с галереями служат украшением гостиниц, небоскребов, дворцов спорта, вокзалов и торговых центров.

Остатки фронтона на половинчатых вальмовых крышах, датских и голландских, могут так же облицовываться кровельным материалом, использованным на скатах здания. В некоторых случаях это увеличивает декоративную ценность архитектурного облика постройки. Например, для этой задачи идеально подходит гибкая черепица.

Полувальма может устанавливаться на дом из бытовок для бюджетного изготовления мансарды в верхнем уровне.
