Наружные лестницы для модульных зданий

Для обеспечения перемещения между этажами модульные здания оснащаются инженерными коммуникациями – лестницами. Марши и площадки могут находиться, как внутри постройки, так и снаружи нее. В некоторых случаях наружная лестница является более удобным или единственно возможным вариантом доступа в мансарду или полноценный верхний этаж.

Преимущества наружной лестницы

Прежде всего, при выборе места установки межэтажной коммуникации, следует учесть требования нормативов СП, СНиП, СанПиН и предпочтений застройщика. В некоторых случаях действующие строительные правила допускают размещение лестничных маршей только снаружи. Например, конструкции, предназначенные для эвакуации персонала, жильцов при пожаре. Они попадают под регламент ФЗ № 123. Их не следует путать с аварийными лестницами на балконах жилых домов, на которые распространяются требования 39 статьи пожарной безопасности.

Решающими доводами в пользу наружного размещения межэтажных коммуникаций обычно являются:

• небольшой размер внутренних помещений, где невозможно смонтировать маршевые конструкции;
• экономия полезного пространства комнат/квартир;
• обеспечение несущей способности перекрытий.

Другими словами, люки в перекрытиях могут ослабить их конструкцию. Либо по винтовым, забежным лестницам, которые с трудом помещаются в небольшой комнате, будет сложно занести крупногабаритную мебель, оборудование на верхние этажи.

Основными достоинствами этого типа коммуникаций являются:

• экономия рабочего пространства;
• невмешательство в конструкцию силового каркаса и перекрытий.

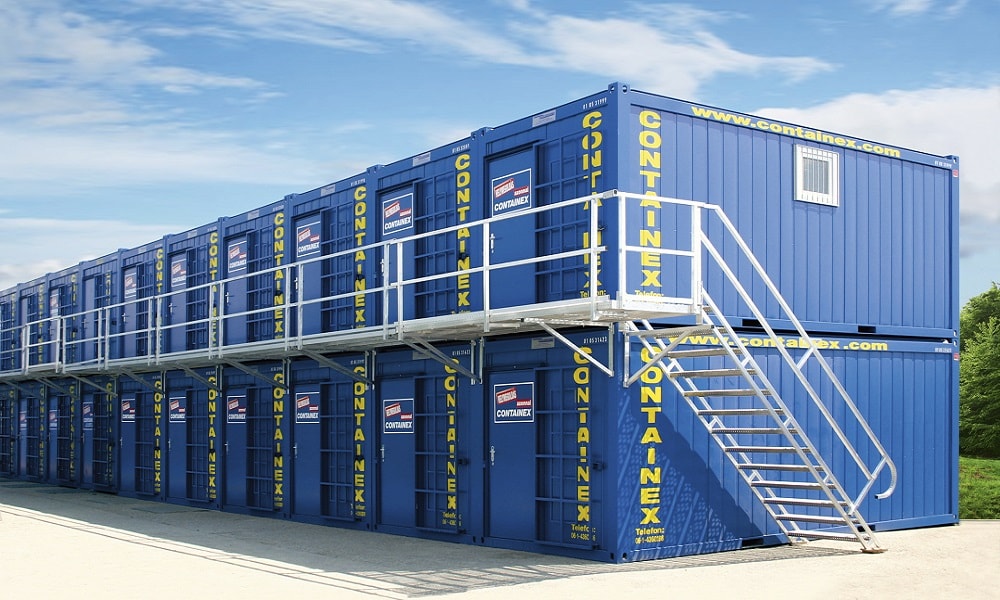

В модульные жилые здания на этапе проектирования наружные лестницы обычно закладываются при соответствующей планировке:

• галерейного типа;
• в здании нет коридоров;
• марши, площадки и лифтовые шахты вынесены наружу.

Это обеспечивает резкое увеличение темпов строительства, так как здание собирается из типовых блок контейнеров с жилыми, сантехническими модулями. А готовые марши и площадки монтируются отдельно, обычно параллельно с этажами.

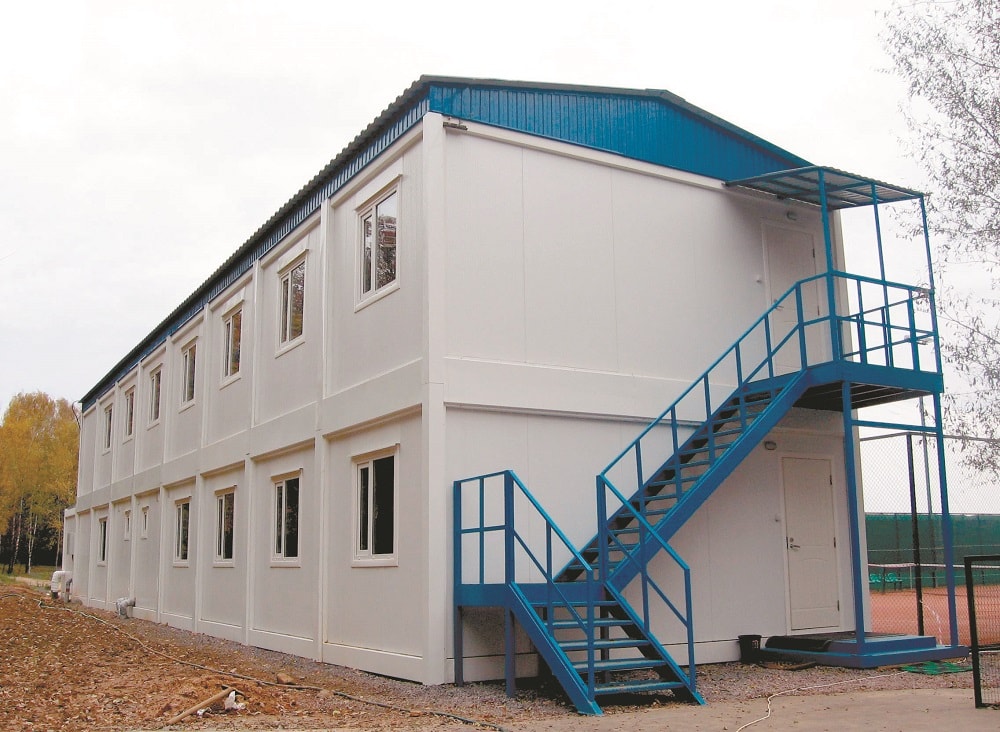

При этом для увеличения комфорта межэтажных коммуникаций во время осадков марши и площадки могут быть крытыми.

Минусы уличного лестничного марша

Основными недостатками лестниц снаружи здания традиционно являются:

• ветровые и снеговые нагрузки;
• необходимость дополнительного освещения, обогрева;
• повышенный износ;
• возведение дополнительного фундамента.

В частных домах наружные лестницы обычно являются частью крыльца, так как высокий цоколь не позволяет сразу попасть с улицы на нижний этаж.

Варианты конструкции

В отличие от внутренних лестниц наружные межэтажные коммуникации чаще всего изготавливаются из металла, а не железобетона. Это позволяет снизить вес силовых конструкций, разгрузить несущие стены и перекрытия. Существует несколько вариантов конструкции наружной лестницы:

• крылечного типа – несущий элемент (тетивы, косоуры) опирается нижним концом на землю, верхним краем на цоколь или элементы фундамента здания;
• встраиваемые – ступени состоят из балок, вмурованных в стену одним концом, второй край висит в воздухе без опоры;
• пристраиваемые – силовые элементы конструкции – стойки – опираются на собственный фундамент, несущие стены, перекрытия дома с ними не связаны;
• комбинированные – площадки одним краем опираются на стойки, другим крепятся к стенам (сварка, запущенные внутрь стены балки, консольно вмурованные плиты), марши опираются на площадки.

В первом случае ступеней очень мало, поэтому их изготавливают из любых известных конструкционных материалов – древесина, пластик, железобетон (монолит, наборные ступени), стекло, металл.

Для встраиваемых, пристраиваемых, комбинированных лестниц чаще применяется металлопрокат. Ступени, тетивы, косоуры, марши могут декорироваться любыми облицовками – керамогранит, тротуарная плитка, декинг, доска.

Элементы безопасности – перила, балясины, парапеты крепятся к ступеням, силовым элементам конструкции. Наиболее популярны кованые, хромированные, деревянные варианты доборных элементов.

В остальном конструкция не изменяется, возможны варианты на тетивах, косоурах, консольного и модульного типа. Реже отливаются из бетона в съемную опалубку монолитные конструкции. Их стандартно армируют в двух уровнях гладкими/рифлеными прутками переменного сечения.

В частных коттеджах иногда используются винтовые лестницы из кованых элементов или твердых износостойких пород дерева. В модульном строительстве существует необычный вариант использования контейнеров:

• конструкция устанавливается наклонно;
• ее пол становится крупногабаритным косоуром;
• проступи и подступенки привариваются к его плоскости;
• в боковых стенах прорубаются оконные проемы для обеспечения естественного освещения.

Таким образом, получается крытый лестничный марш, защищенный от непогоды.

Наружные лестницы в модульном строительстве

Основными проблемами для проектирования внутренних лестниц в модульном домостроении являются:

• небольшие габариты блок контейнеров;
• резкое увеличение веса сборочной единицы с установленным маршем для обеспечения 100% готовности к эксплуатации;
• повышение транспортных расходов;
• специальные планировочные решения, увеличивающие стоимость проекта.

Поэтому в модульных зданиях наружные лестницы используются гораздо чаще, чем в постройках по традиционным технологиям. Например, при этажности более трех уровней административные модульные здания в обязательном порядке должны оснащаться аварийными, пожарными, эвакуационными маршами.

В частных домах эти конструкции решают проблему высокого цоколя, соединяют крыльцо с землей. Большинство модульных гостиниц, общежитий по умолчанию оснащаются маршами и площадками галерейного типа снаружи. Это позволяет обходиться без коридоров, снижать эксплуатационные расходы на их обслуживание и обогрев.
